摘要：该结构形式较多，可应用于膨胀机、汽轮机、水轮机、压缩机、气动马达、液压马达、流体泵、真空泵等众多领域，同心旋转、可靠密封，小结构，大流量，具有明显的节能环保等优势。

（李松本人发明，发明专利与实用新型专利同时申请！）

一、结构原理：

该结构主要由定子、转子、行星辊、同步机构四部分构成，无易损件，有关型线为对应密封点的轨迹曲线（由曲线方程确定），曲线连接点平滑，属相切关系，转子相对于定子内腔同心旋转，在同步机构作用下，行星辊相对于转子的转速相同、方向相反（内置行星辊相对于定子只有公转，没有自转）。

二、性能特点：

a.结构对称，体积小，同心旋转，运行平稳，震动噪音小，转速高，可正反转；

b.密封性好（可设置密封件）、自吸力强，方便润滑、冷却，磨损小；

c.小结构、大流量，转子旋转一周的流量是其工作腔容积的n倍（n为行星辊个数）；

d.工作腔容积变化平缓，输出较平稳；

e.该结构可加工成环形，减轻重量、方便冷却，且可内置电机、涡轮、叶片等。

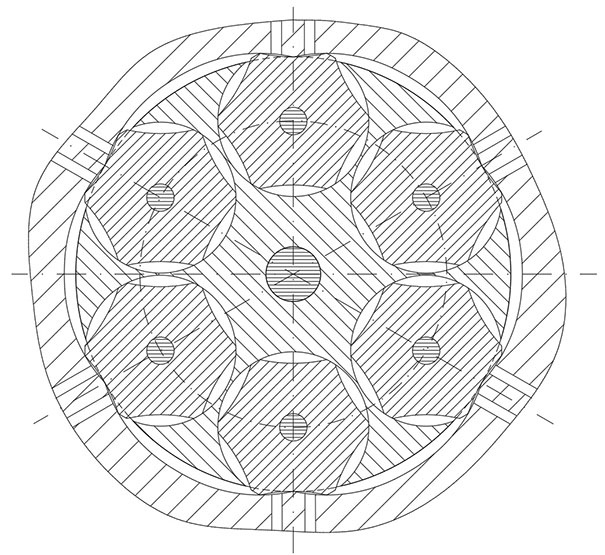

三、结构附图（横截面图）：

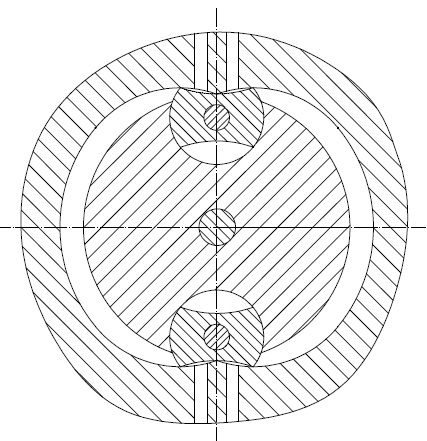

1.原理图：

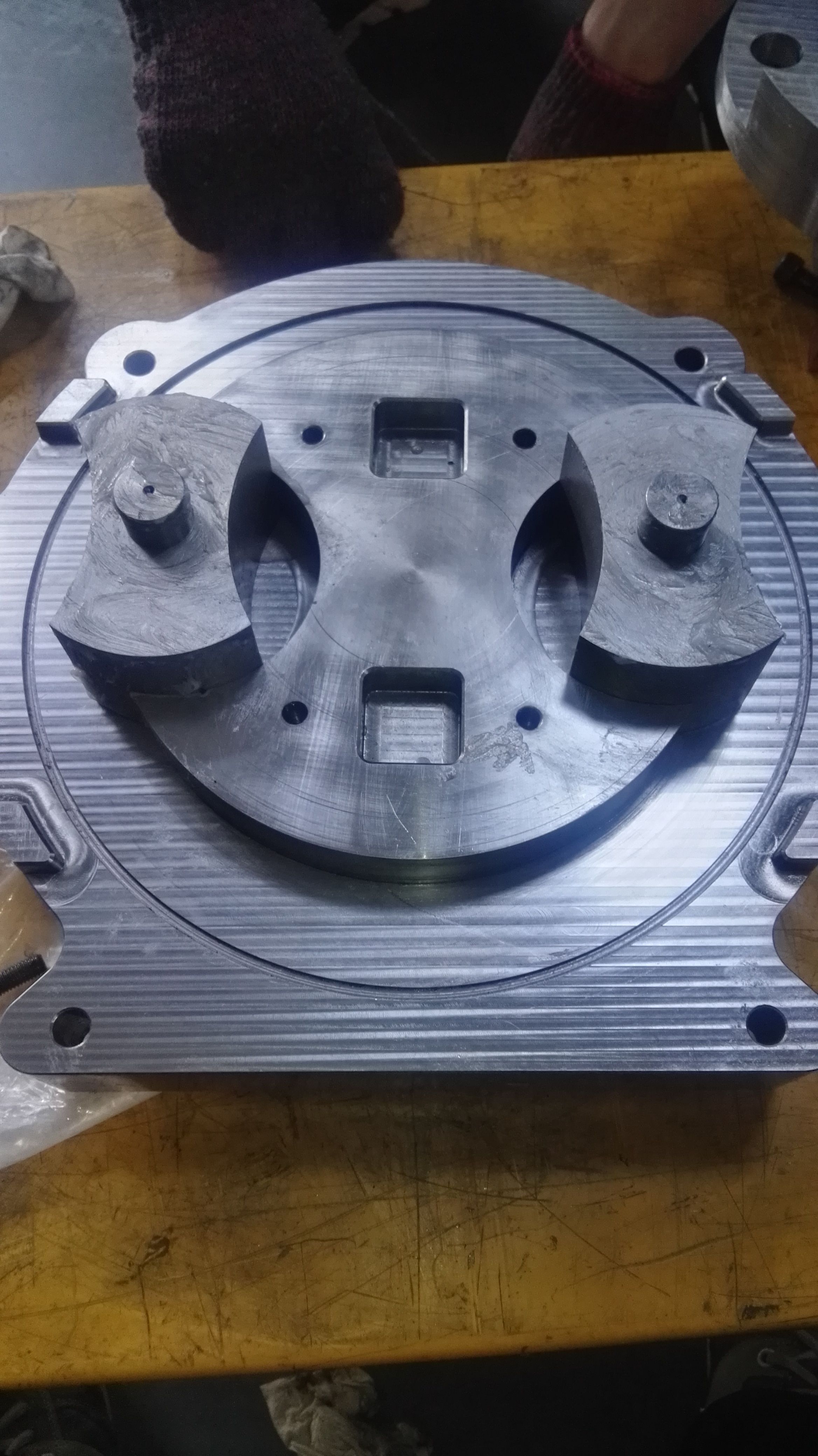

2.原理验证机内部图：
